閥門通徑和介質流速之間的關系

欄目:技術文章 發布時間:2020-06-06
閥門的流量與流速主要取決于閥門的通徑,也與閥門的結構型式對介質的阻力有關,同時與閥門的壓力、溫度及介質的濃度等諸因素有著一定內在聯系。

閥門的流量與流速主要取決于閥門的通徑,也與閥門的結構型式對介質的阻力有關,同時與閥門的壓力、溫度及介質的濃度等諸因素有著一定內在聯系。


1.兩者究竟有什么關系?

閥門的流道面積與流速、流量有著直接關系,而流速與流量是相互依存的兩個量。當流量一定時,流速大,流道面積便可小些;流速小,流道面積就可以大些。反之,流道面積大,其流速小;流道面積小,其流速大。

介質的流速大,閥門通徑可以小些,但阻力損失較大,閥門易損壞。流速大,對易燃易爆介質會產生靜電效應,造成危險;流速太小,效率低,不經濟。對粘度大和易爆的介質,應取較小的流速。油及粘度大的液體隨粘度大小選擇流速,一般取0.1~2m/s。

一般情況下,流量是已知的,流速可由經驗確定。通過流速和流量可以計算閥門的公稱通徑。

閥門通徑相同,其結構型式不同,流體的阻力也不一樣。在相同條件下,閥門的阻力系數越大,流體通過閥門的流速、流量下降越多;閥門阻力系數越小,流體通過閥門的流速、流量下降越少。

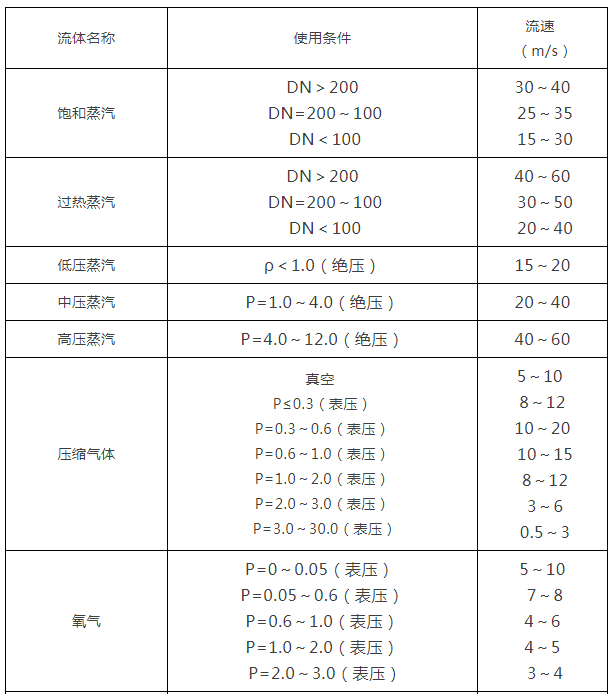

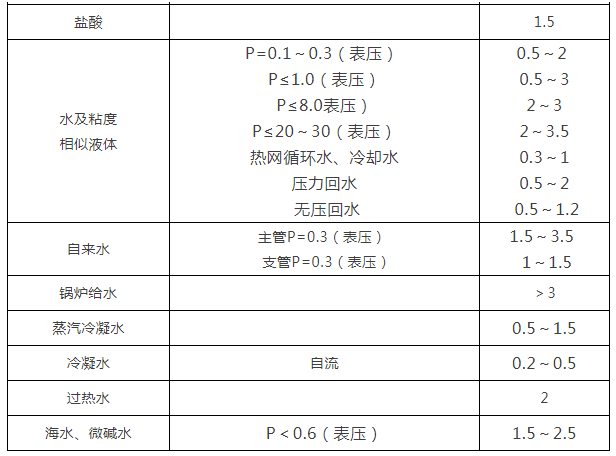

2.各種介質常用流速一覽表

閥門通徑和介質流速之間的關系表1
閥門通徑和介質流速之間的關系表2
閥門通徑和介質流速之間的關系表3



注:

 ●DN值的單位為:mm

 ●P值的單位為:MPa

 ●閘閥的阻力系數小,僅在0.1~1.5的范圍內

 ●口徑大的閘閥,阻力系數為0.2~0.5

 ●縮口閘閥阻力系數大一些

 ●截止閥的阻力系數比閘閥大得多,一般在4~7之間。Y型截止閥(直流式)阻力系數最  小,在1.5~2之間

 ●鍛鋼截止閥阻力系數最大,甚至高達8

 ●止回閥的阻力系數視結構而定:旋啟式止回閥通常約為0.8~2,其中多瓣旋啟式止回閥的阻力系數較大

 ●升降式止回閥阻力系數最大,高達12

 ●旋塞閥的阻力系數小,通常約為0.4~1.2

 ●隔膜閥的阻力系數一般在2.3左右

 ●蝶閥的阻力系數小,一般在0.5以內

 ●球閥的阻力系數最小,一般在0.1左右



上述閥門的阻力系數是閥門全開狀態下的數值
